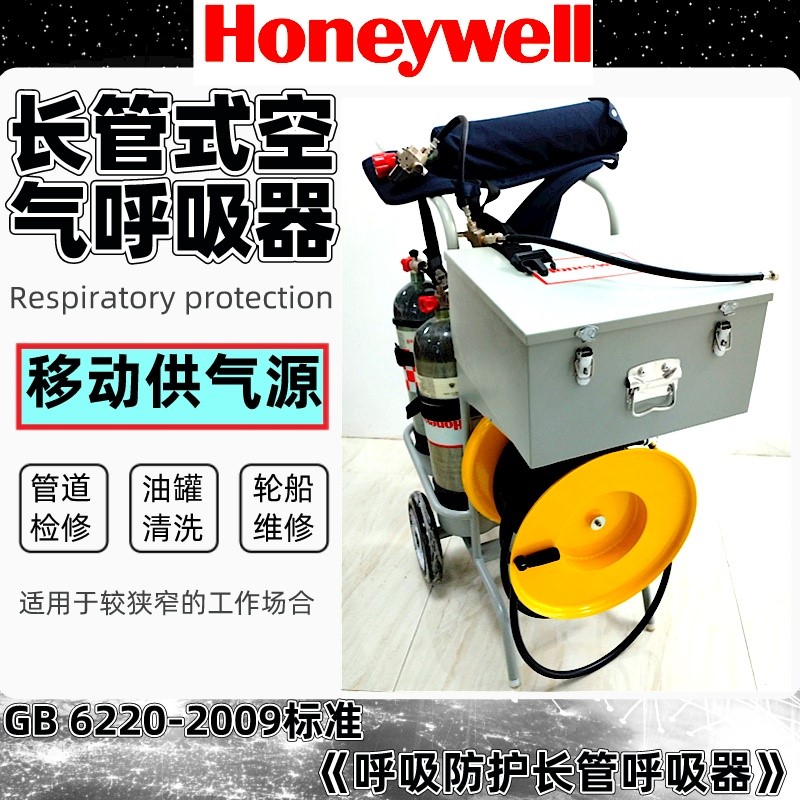

该移动供气源特别适合在隧道，管道或其它有限空间中，以及其它污染环境中完成长时间、大工作量的复杂工作时使用。
如果工作环境中存在可能影响供气管路的危险因素，应禁止使用。
在异常恶劣的环境中使用时要同时使用辅助保护用品，如:手套，安全鞋，防护服等。
如有任何疑问或需要帮助，请与斯博瑞安(中国) 安全防护设备有限公司联系。
使用者必须:
在使用前仔细阅读此使用说明书。
接受过在实际环境中使用该装备的正式培训。
规格编号
BC10041
BC00014
1764060
1710397
16004A
1761166
1765039
BC00006
1779427
移动备用气源配量表
名称
移动供气源小车
十字型减压器及接口
6.8/9 升 30Mpa的气瓶
带快速接口的 30 米软管及软管盘
PANO 面罩
供气阀
腰带供气系统
Y 型接口
移动备用供气源
带快速接头的 10 米延伸供气管
数量
不锈钢小车编号(BC10042)
根据客户需求配 1779427 30米及相关接头
10 米
三。主要性能
理论使用时间: 配置4个6.8升 30Mpa 气瓶，2 个人同时使用可持续 90 分钟，一般每 45分钟掉换2 个气瓶，可无限制使用下去。
气瓶工作压力:30Mpa
工作距离(标准配置): 30 米(软管盘上) +10 米(延伸供气管)
工作人数:
报警压力:
1一2人同时工作《另需有监护人员)
5-6lpa
四，使用指导使用该装备前使用者必须确认是否满足安全使用的条件。1. 调节三角支架(不能使三角架落下)，将压缩空气气瓶放到小车的气瓶托盘上，将气瓶阀口对准十字减压器的联接手轮。保证手轮与气瓶阀联接良好后，把三角架螺丝护紧。气瓶用气瓶束带拥紧在小车上，使气瓶能够平稳地安装在小车上。
2. 检查配件箱内的气管、PANO 面罩、供气阀、腰带系统或配备的移动备用气源是否齐全、完
好。PANO 面罩的检查方法参考 PANO 面望使用说明书。
3.检查备用气源气瓶压力《30MPa) 及相关零件是否有缺失
4.将减压阀中压输出快速插头插入 30 米中压软管的快速雄插头中，30 米中压软管的Y 型接头的接 10米的中乐软管(如两个人同时使用则Y 型接口接两根 10 米中压管)，见图 2
5.图2
6.根据备用气源使用说明书的指导方法将备用气源穿好，将 10 米中压软管的没连接的一端与备用气源的主气源快速接头连接，再通过备用气源中压管将切换阀快速接头与供气阀连接起来。(如不需要使用备用气源，则备用气源可以用照带供气系取代与10米中乐软管相连，按以下步骤直接打开气源并检查报警器是否能正常报警)如图3。
7.5.
8.倒)，戴上供气阀，操作人员可以正常使用。
9.11. 正常使用时必须有专人看守、更换气瓶。使用人员与监护人员之间应保持良好的通讯联系以便在发生意外时能及时通知使用者逃离危险现场。如使用人员听到备用气源使用提醒的报警哨鸣笛后，也请立即撒高现场。12.使用时监护人员要始终注意压力表指针和报警哨的信号，及时更换气瓶。十字减压器的四个入口处都有单向阀，在正常工作时可任意卸下其中一个或二个空气瓶。然后再装上满气瓶继续工作。在卸瓶前应先关紧瓶阀，再打开放气螺丝放掉管路中的余气。然后再拧开联接手轮卸下气瓶进行更换。使用时应先使用位于十字减压阀上位置相对的二个气瓶，待空气用尽后，再使用另一对气瓶，同时更换气瓶。
10.更换气瓶时同样要根据使用说明中的步骤 1 安装气瓶。
11.五。日常维护
12.5.1气瓶
13.压缩空气气瓶必须根据国家相关法律规定定期检查，必须由专业的经过授权的机构和人员讲行椅测，并做好相关的记录。瓶阀是易受损伤的部件，所以每次使用之后都必须目测观察，造成功能性好的主要原因有:
14.瓶口不密封或者有泄漏没旋紧气瓶阀
15.图3
16.6. 拧紧4 个泄气螺丝，免得浪费压缩空气。慢慢打开气瓶阀门，观察压力表指针位置，然后关紧阀门。检查压力表是否有下降，如有下降表示系统有泄漏，应该检查各联接处是否有漏气。正式使用前要确保系统没有泄漏。
17.然后根据面罩使用说明书的指导方法戴好面罩7.
18.打开主气源后再打开备用气源(主气源与备用气源的打开顺序不可以颠倒)，戴上供气阀0以正常的速度呼吸。关闭主气源瓶阀，检查切换阀的工作是否正常(当主气源端的压力下降到 3bar 时，切换阀会自动切换到使用备用气源并同时报警)。如果备用气源功能不正常切勿使用备用气源。
19.9取下供气阀，关闭备用气源。用供气阀上的黄色强制供气阀放掉系统内的余气，同时检压力报警器是否正常(5~6Mpa 报警)。如不正常禁止使用该移动供气源。10。设备检查完成后，打开主气源后再打开备用气源(主气源与备用气源的打开顺序不可以颠
20.减压阀接口没有旋紧
21.5.2气质量
22.可呼吸空气的潮湿度对于正确操作呼吸器，十分重要，因此应检查下列项目:
23.气瓶内含的可呼吸空气应符合 EN 132 标准，这一标准指定了正常使用条件下的具体的数0据要求:正常使用条件也就是指定了大气压力及外界温度。禁止彻底清空压缩空气瓶《至少保持 0.5MPa 的压力)若偶然情况下彻底清空了气瓶，则必须用专用的气瓶烤箱将其干燥(好高温度不能超过90 摄氏度)。使用后立即关闭瓶阀，并安装一保护套。
24.5.3充
25.只有气瓶完全满足 5.1、5.2 的要求，才可对气瓶进行充气且必须遵循以下一些要求:符合使用国的相关标准气瓶须经授权的专业机构和人员定期检验，并确认下一次检测时间切勿使用非本公司提供的部件，以免造成港在的安全隐患
26.不要放在潮湿的环境中《例如有水滴落在气瓶接口处)
27.注:
28.1气充装须按《气安全察定》和《察规》定执行2.充气人员持有家认可的《特种设作人员证》,才可进操作
29.5.4运输、储存和搬运当气瓶不安装在呼吸器上时，在运输和储存过程中必须遵循以下规则气瓶运输是必须垂直放置(瓶阀向上),0
30.在操作过程中，须用双手握住气瓶，
31.在运输和搬运时切勿撞击，滚动，投掷气瓶。
32.5.5清洁
33.移动气源的部件都可以取出进行彻底的清洗、消毒
34.八。保修声明
35.本公司的产品、选配件和备件在出厂前都经过仔细检查。用户若对产品使用不当、机械损伤、自行改装或未按说明中规定擅自修理，则无权享受斯博瑞安 (中国) 安全防护设备有限公司的标准保修服务。
36.斯博瑞安(中国)安全防护设备有限公司的保修服务义务仅限于修理或更换斯博瑞安(中国)
37.安全防护设备有限公司设备服务部门确定在保修范围内有缺陷的零件。本保修单以明确或默认的方式代表任何和所有保修义务，包括但不限于特定目的适用的保证。对于用户使用产品或无法正常操作产品而造成的任何损失或伤害，斯博瑞安(中国)安全防护设备有限公司不负任何责任。
38.5.5.1洗消
39.在这种特殊的洗消过程中应注意不要损坏零部件。因此，应确认洗消所用物质中没有腐钟织带、软管等的成份。
40.5.5.2 洁洗方法
41.每次使用后，每个组件必须用温水和中性清洗液清洗，注意好后用温水漂洗干净。
42.5.5.3干燥
43.清洁之后，所有的零部件必须在 15~30C的环境中进行干燥，但要避开任何热辐射源(如阳光、臭氧、暖气)。
44.六护
45.移动供气源要防止各种物理或化学性损伤。
46.压缩气瓶必须由专人进行保养和维护，气瓶阀是极易损坏的部件，务必在每次使用后进
47.行目检检查。气瓶中使用的压缩空气必须符合 EN132 标准的规定。每次使用后，对受污的部件要用温水和中性清洁剂进行清洗。清洗时必须遵守清洁剂的浓度要求和使用时间限制，然后用温水漂洗。注意清洗剂必须不含腐蚀性成份(例如:有机溶剂可能破坏装备中的橡胶或塑料部件)。
48.清洗，消毒和漂洗后，必须对装备进行干燥。所有部件必须在 15 至30度之间进行干燥防止任何热辐射源(阳光，炉火，加热装置)。
49.储存
50.移动供气源必须经过清洁，消毒，检查后方可进行长期储存。
51.移动供气源储存时应该远离存在灰尘，光照，高温或低温，潮湿，化学物质，腐蚀性和危险的物质的环境。
52.储存环境的温度必须在 15 度至 30 度之间。环境必须干燥，无毒气或然气散发。
